[Введение продукта]:

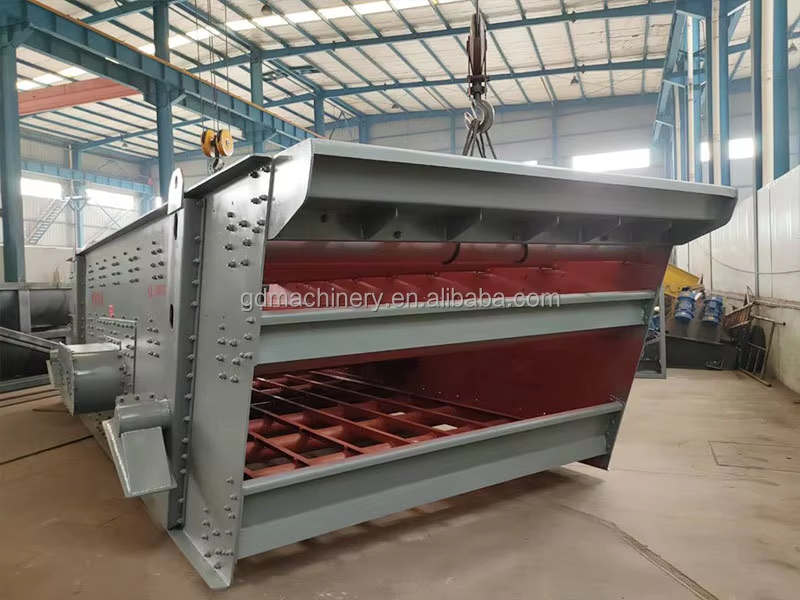

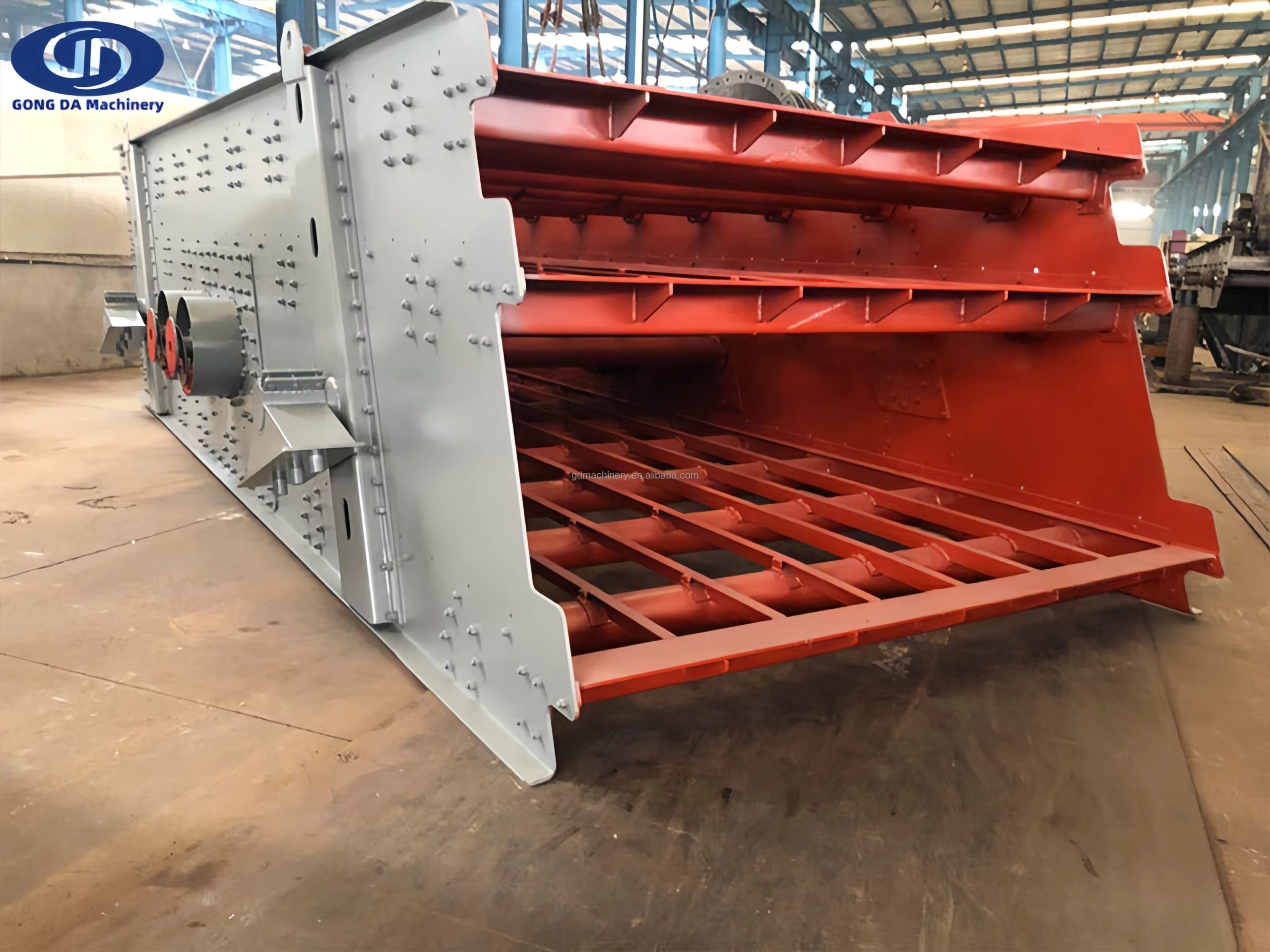

Вибрационный грохот серии YK – это высокоэффективный вибрационный грохот, изготовленный по немецкой технологии. Он подходит для просеивания песка и гравия в карьерах, а также может быть использован при добыче угля, переработке полезных ископаемых, производстве строительных материалов, энергетике и химической промышленности. Вибрационный грохот серии YK использует эксцентриситет блока в качестве силы возбуждения, заставляя грохот совершать круговые движения вверх, вперед, вниз и назад. Он отличается высокими техническими параметрами, высокой интенсивностью вибрации, большой производительностью и высокой эффективностью грохочения. В зависимости от требований к сортировке материала поверхность грохота может быть однослойной, двухслойной или многослойной. Различные материалы и конструкции решетчатой сетки могут быть выбраны в соответствии с различными просеиваемыми материалами, а различные способы крепления решетчатой сетки могут быть выбраны в зависимости от условий работы решетчатой сетки и просеивающей машины.

[Область применения]:

Линейный вибрационный грохот YK широко используется для сортировки материалов в таких отраслях, как энергетика, химическая промышленность, металлургия, производство строительных материалов, легкая промышленность, зерновая и горнодобывающая промышленность.

[Применяемые материалы]:

Модель: YK1224—YK3060
Производительность: 20 (м3/ч)-900 (м3/ч)

Основные преимущества:
★ Используется шиномонтажная муфта для гибкого соединения, плавной работы и минимального воздействия на двигатель.
★ В качестве силы возбуждения используется эксцентриситет блока, что не только увеличивает силу возбуждения, но и обеспечивает произвольную регулировку, упрощая модульную конструкцию и использование. Малая амплитуда, высокая частота и большой угол наклона конструкции обеспечивают высокую эффективность просеивания, большую производительность обработки, длительный срок службы, низкое энергопотребление и низкий уровень шума.
★ Материал поверхности грохота износостойкий, устойчив к усталости и коррозии, имеет большую открытую площадь, малый вес и высокую точность сортировки. В качестве виброгасящих устройств используются стальные винтовые пружины, обеспечивающие надежную работу, длительный срок службы и гибкость. Производительностью можно управлять, изменяя угол наклона грохота. Обслуживание оборудования простое и удобное, что значительно повышает общую эффективность работы.

Принцип работы

★ Вибросито YK работает благодаря вибратору, установленному на боковой панели грохочущей коробки и приводимому в движение двигателем через шиномонтажную муфту. Этот вибратор создает центробежную силу инерции в эксцентриковых блоках, заставляя грохочущую коробку периодически вибрировать по круговой траектории.

★ Когда просеиваемый материал попадает на поверхность сита, вибрация разрыхляет слой материала и заставляет его отскакивать от сита. Мелкие частицы могут проходить сквозь сито и падать, в то время как крупные частицы не могут.

★ Это позволяет отделить изначально неупорядоченную группу частиц, создавая равномерное распределение мелких частиц внизу и крупных частиц вверху. Мелкие частицы, размеры которых меньше размеров отверстий сита, проходят через них, что в конечном итоге обеспечивает разделение крупных и мелкодисперсных частиц и завершает процесс просеивания.

★ Одновременно происходит вибрация частиц, застрявших в отверстиях сита, что предотвращает их засорение.

Конструктивный состав Вибрационный грохот YK в основном состоит из передаточного устройства, грохочущей коробки, вибратора, виброизоляционного устройства и грохочущей сетки. Его основными конструктивными особенностями являются:

1. Передаточное устройство: Двигатель и вибратор соединены гибкой муфтой, обеспечивающей плавную и надежную работу и снижающей воздействие вибрации на двигатель.

2. Коробка грохота: Состоит из загрузочного желоба, разгрузочного желоба, боковых пластин, поперечин, поверхности грохота и натяжного устройства; в ней используется рамная конструкция, при этом боковые пластины изготовлены из цельной пластины холодной обработки без сварки, что обеспечивает высокую прочность и длительный срок службы; поверхность грохота угол наклона можно регулировать, изменяя положение пружинных опор в соответствии с различными требованиями к грохоту; поверхность грохота может быть однослойной, двухслойной и многослойной в зависимости от требований к сортировке материала.

3. Вибратор: Вибратор установлен на боковой панели грохочущей коробки и приводится в движение двигателем через шиномонтажную муфту; вибратор состоит из основного эксцентрикового блока и вспомогательного эксцентрикового блока, а сила возбуждения, создаваемая вибратором, может регулироваться путем изменения относительного положения основного эксцентрикового блока. и вторичные эксцентриковые блоки; он обладает хорошей универсальностью, а регулировка силы возбуждения и техническое обслуживание просты. 4. Устройство виброизоляции: В качестве устройства виброизоляции используются стальные винтовые пружины, отличающиеся безопасностью, надежностью и длительным сроком службы.

5. Грохот: Различные материалы и конструкции грохота могут быть выбраны в зависимости от просеиваемых материалов, а различные способы крепления грохота выбираются в зависимости от условий работы грохота и просеивающей машины.

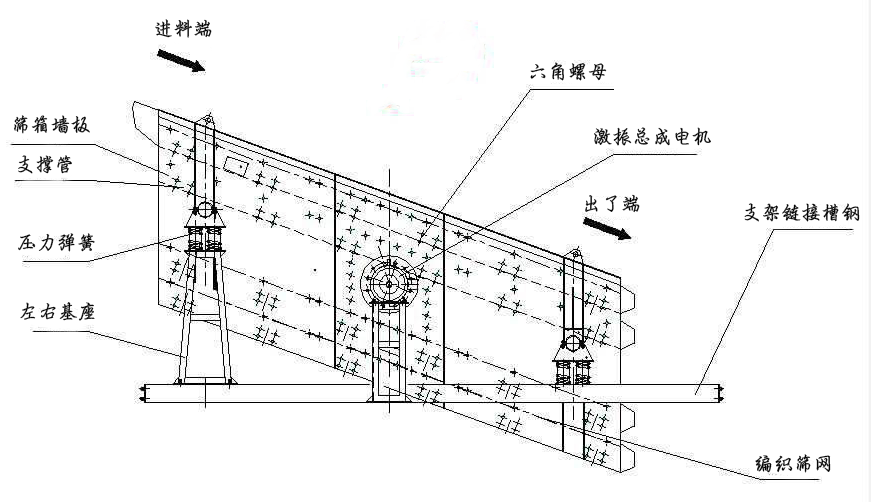

Конструкция вибрационного грохота

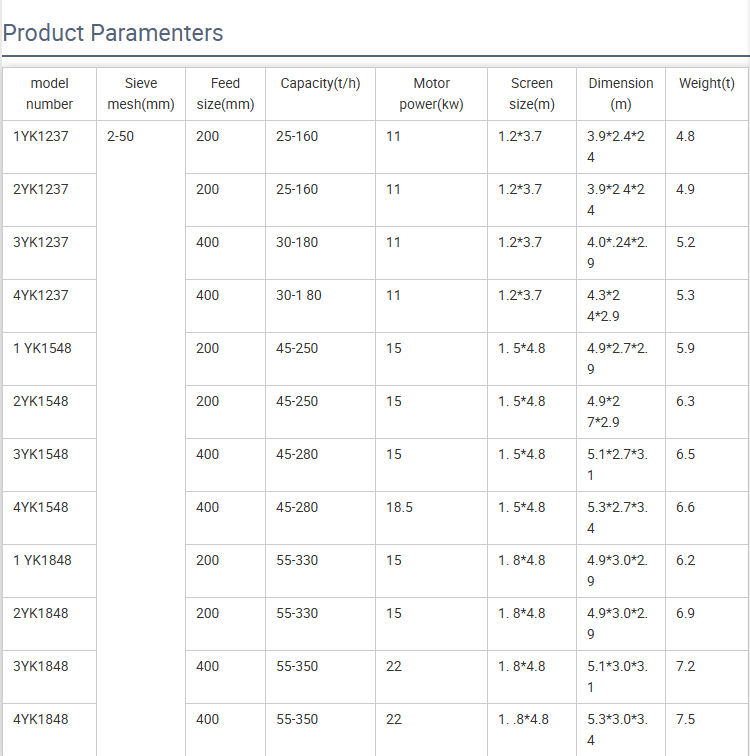

Технические параметры
