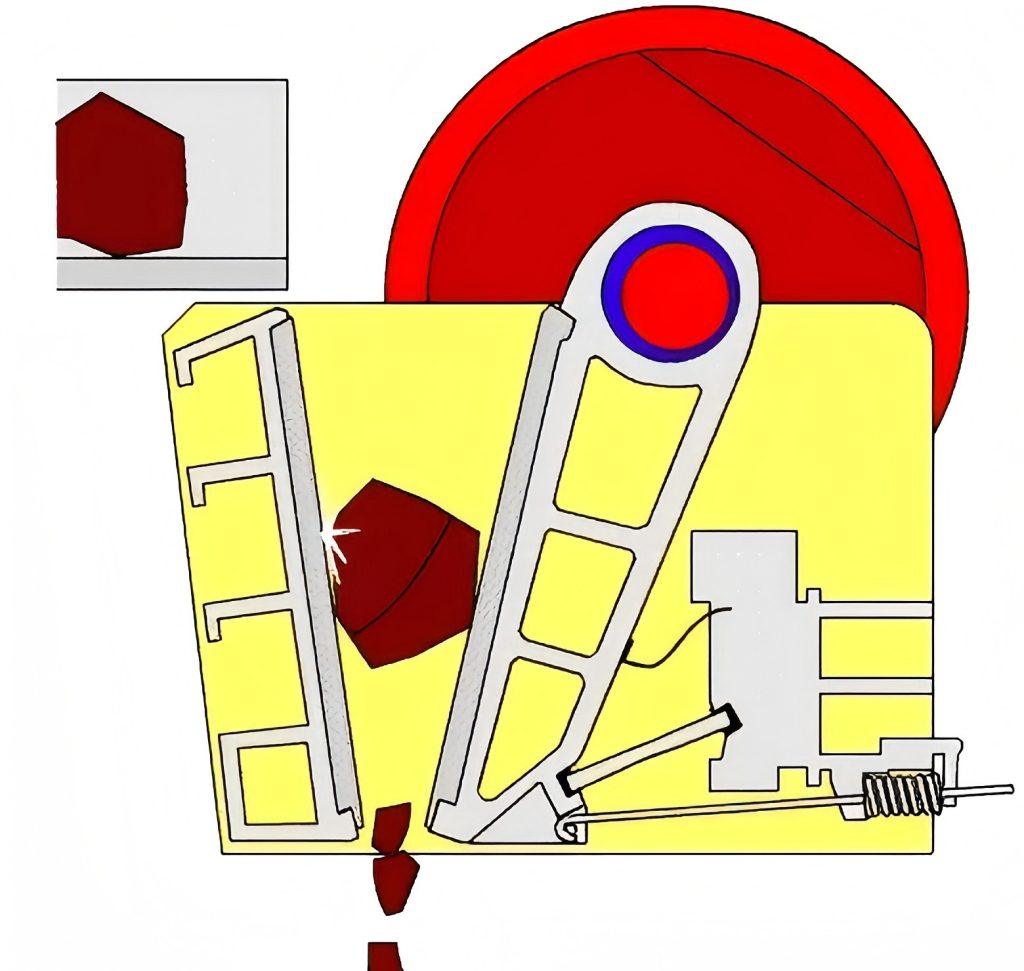

Верхний конец подвижной губки подвешен непосредственно к эксцентриковому валу и служит в качестве шатуна кривошипно-шатунного механизма. Он приводится в движение непосредственно за счет эксцентриситета эксцентрикового вала. Нижний конец подвижной губки шарнирно прикреплен к упорной плите и опирается на заднюю стенку рамы. Когда эксцентриковый вал вращается, траектория каждой точки на подвижной губке постепенно изменяется от круговой линии (радиус, равный эксцентриситету) в точке подвеса вниз до эллипса. Эллипс становится все более наклонным к нижней части, пока траектория в нижней точке соединения с упорной плитой не превращается в дугу. Поскольку траектория каждой точки на подвижной губке в этой машине относительно сложная, она называется щековой дробилкой со сложным поворотом.

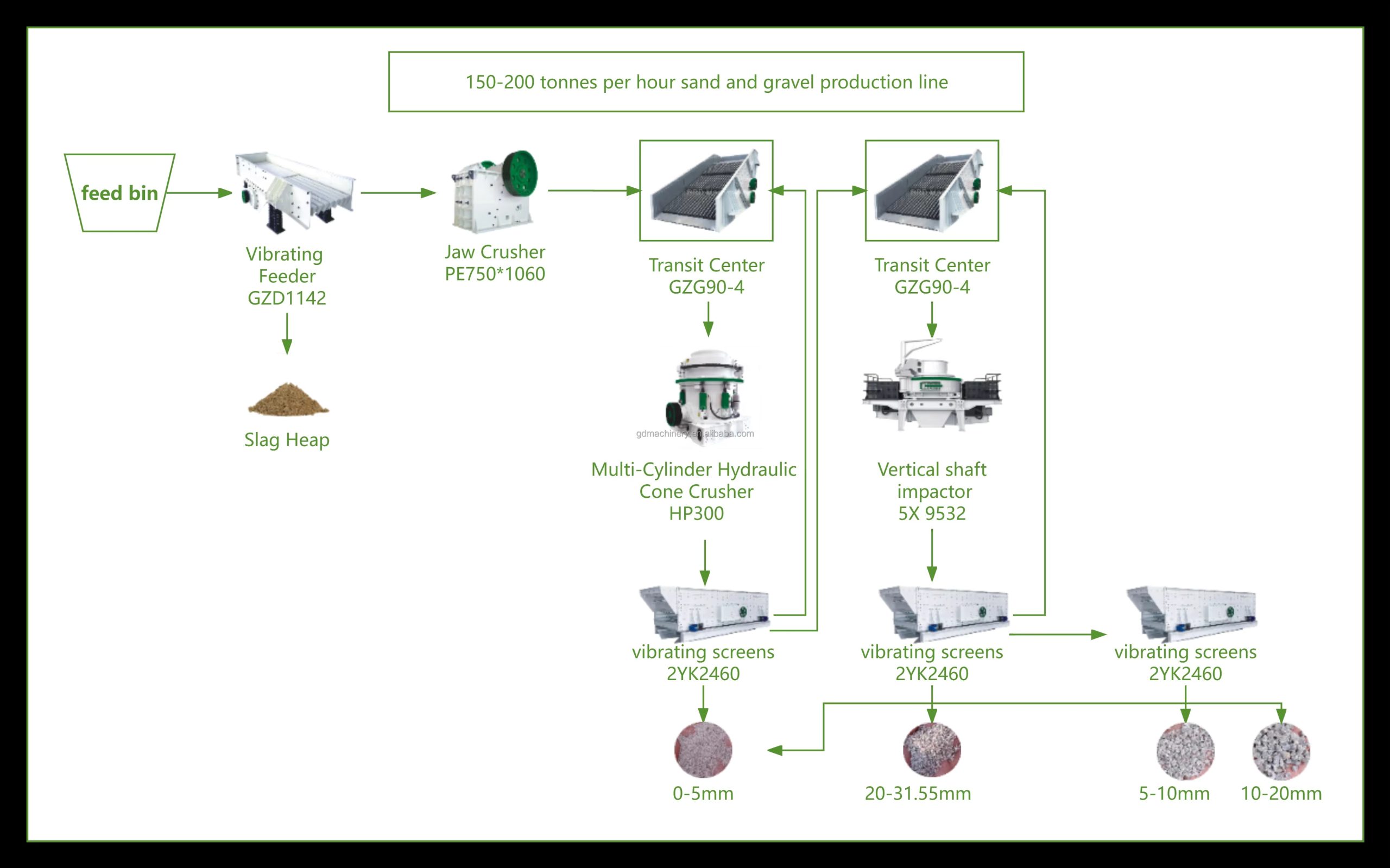

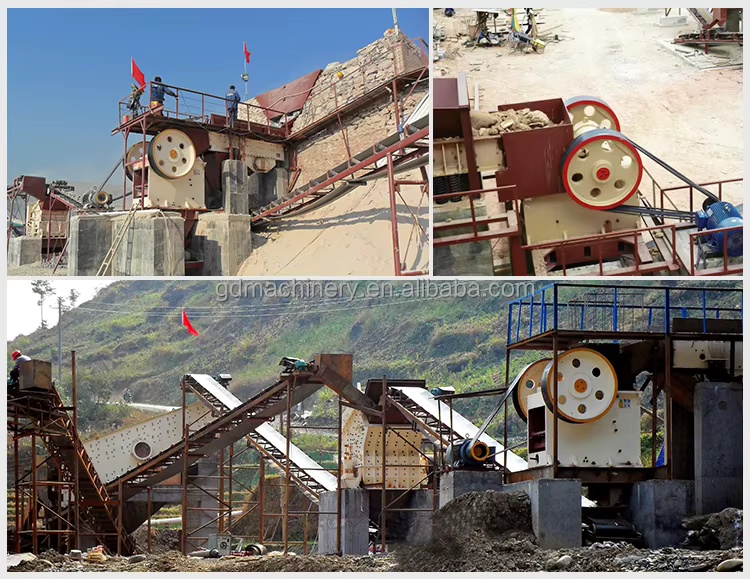

По сравнению с простой маятниковой щековой дробилкой, составная маятниковая щековая дробилка имеет следующие преимущества: меньший вес, меньшее количество компонентов, более компактную конструкцию, лучшее заполнение камеры дробления и более равномерное измельчение материала. Принудительная выгрузка готового продукта из нижней части подвижной щековой дробилки обеспечивает более высокую производительность, которая на 20-30% выше, чем у простой маятниковой щековой дробилки с аналогичными техническими характеристиками. Блоки материала также сильно перемещаются вверх-вниз под подвижной губкой, легко выгружаясь в кубической форме.

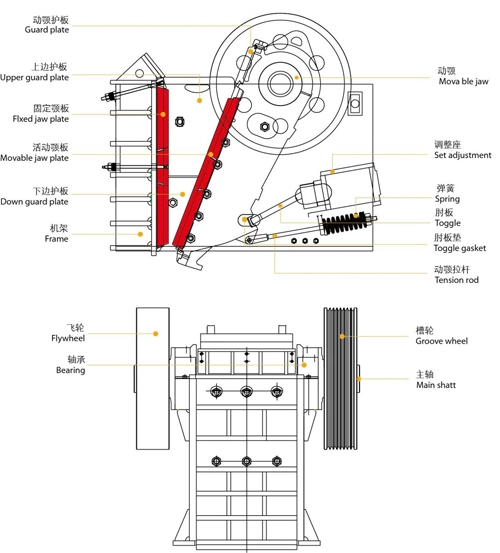

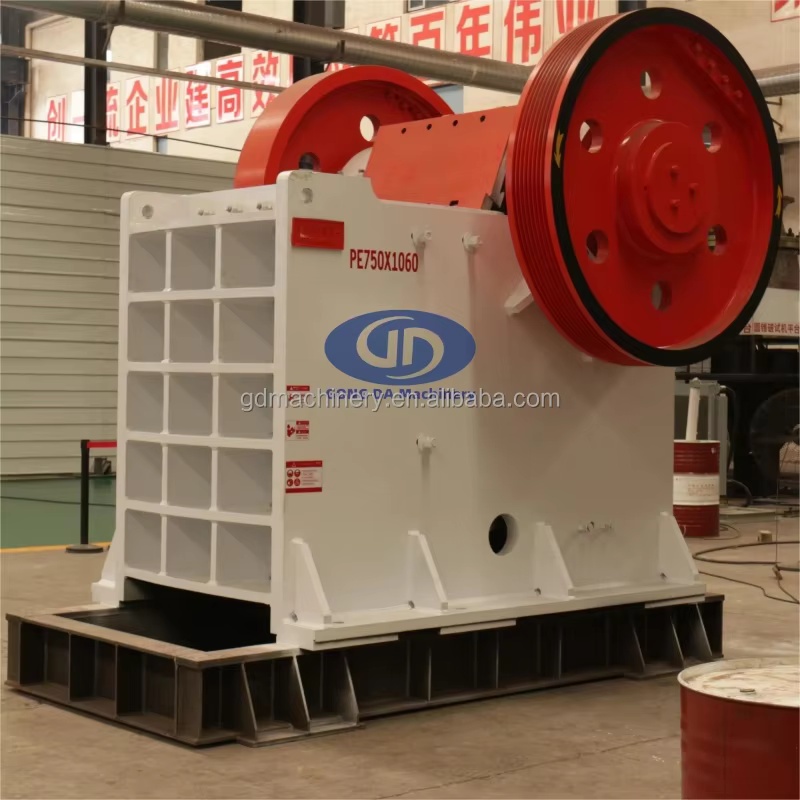

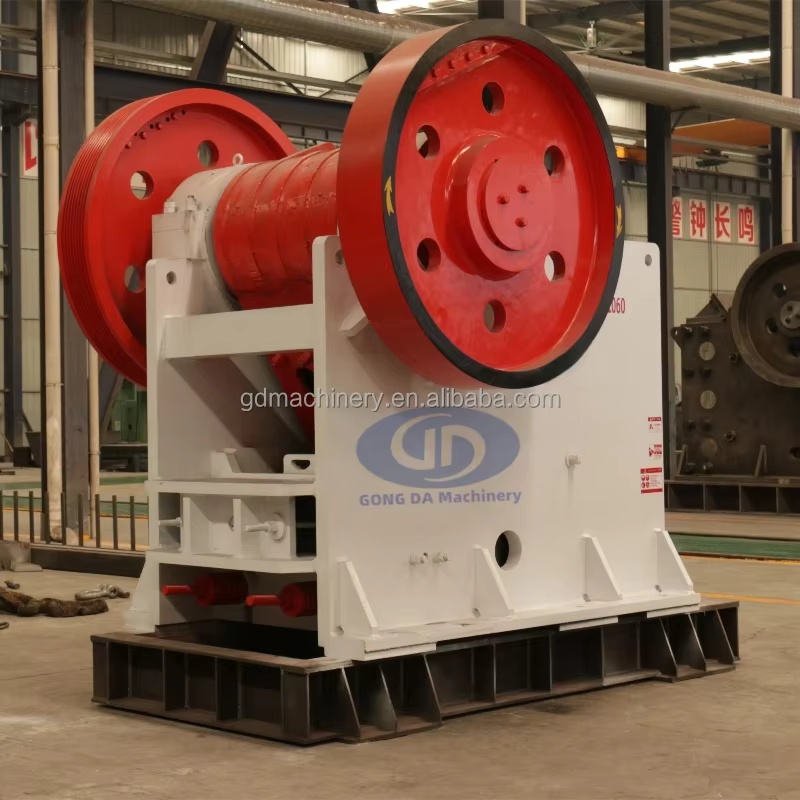

Структурная схема: Щековая дробилка в основном состоит из: неподвижной щековой пластины, подвижной щековой пластины, рамы, верхней и нижней защитных пластин, регулировочного гнезда, подвижной тяги и т.д. Хорошее понимание внутренней структуры щековой дробилки может быть очень полезным при ее эксплуатации и решении проблем.
