Крутоугольный ленточный конвейер типа DJ имеет конструкцию со свободно выдвигающимися вертикальными “юбками” из гофрированной резины по обеим сторонам плоской резиновой ленты конвейера. Между этими юбками закреплены поперечные перегородки определенной прочности и эластичности, образующие коробчатый ковш для непрерывной транспортировки материала. Ленточные конвейеры с боковыми стенками широко используются в угольной, зерновой, строительной, химической, гидроэнергетической и металлургической промышленности для транспортировки различных сыпучих материалов насыпной плотностью 0,5-2,5 т/м3 в диапазоне температур окружающей среды от -19℃ до +40℃. Для работы с материалами, к которым предъявляются особые требования, например, с высокими температурами, кислотами, щелочами, маслами или органическими растворителями, требуются специальные боковые конвейерные ленты. Вы можете выбрать подходящую модель в зависимости от ваших производственных мощностей.

Основные области применения крутоугольного конвейера типа DJ:

1. Ленточные конвейеры с боковыми стенками – это оборудование непрерывного действия общего назначения для транспортировки сыпучих материалов, в котором используются конвейерные ленты с гофрированными боковыми стенками и поперечными перегородками. Поэтому они особенно подходят для транспортировки под крутыми углами.

2. Эта машина может использоваться в таких отраслях, как угольная промышленность, химическая промышленность, производство строительных материалов, металлургия, энергетика, легкая промышленность, зерновая промышленность, порты и судостроение, для транспортировки различных сыпучих материалов насыпной плотностью 0,5-2,5 т/м3 в диапазоне влажности рабочей среды от -15℃ до +40℃..

3. Для материалов с особыми требованиями к транспортировке, таких как материалы, подверженные воздействию высоких температур, кислот, щелочей, масел или органических растворителей, требуются специальные конвейерные ленты.

4. Боковой ленточный конвейер имеет диапазон углов подачи от 0° до 90°.

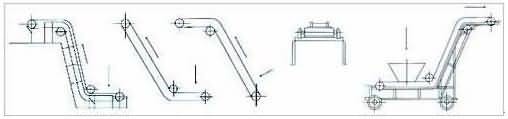

Схема расположения широкоугольного ленточного конвейера типа DJ:

Для улучшения условий приема и выгрузки материала в этой машине применена Z-образная компоновка. Она состоит из верхней горизонтальной секции, нижней горизонтальной секции и наклонной секции. Материал принимается в нижней горизонтальной секции и выгружается в верхней горизонтальной секции. Верхняя горизонтальная секция и наклонная секция соединены рамой в форме выпуклой дуги, а нижняя горизонтальная секция и наклонная секция соединены рамой в форме вогнутой дуги для обеспечения плавного перемещения конвейерной ленты. 1. Верхняя горизонтальная секция: Для удовлетворения различных требований к точности разгрузки рама разделена на низкую раму (точность H0 = 1000 мм), среднюю раму (точность H0 = 1100-1500 мм) и высокоточную раму (точность H0 = 1600-2000 мм). Соответственно, верхняя горизонтальная секция оснащена рамой с выпуклой дугой низкого типа и ножками средней рамы низкого типа (точность H0 = 1000 мм), рамой с выпуклой дугой среднего типа и ножками промежуточной рамы среднего типа (точность H0 = 1100-1500 мм), а также высокоточной выпуклой дугой среднего типа. рама дугообразного сечения и высокоточные ножки промежуточной рамы (точность H0 = 1600-2000 мм).

2. Наклонная секция: Независимо от того, используются ли в верхней горизонтальной секции опоры промежуточной рамы низкого, среднего или высокоточного типа, в наклонной секции используются опоры промежуточной рамы низкого типа. При угле наклона конвейера β≈45° рекомендуется использовать низкопрофильные опоры промежуточной рамы типа II.

3. Нижняя горизонтальная секция: В нижней горизонтальной секции используются низкопрофильные опоры промежуточной рамы.

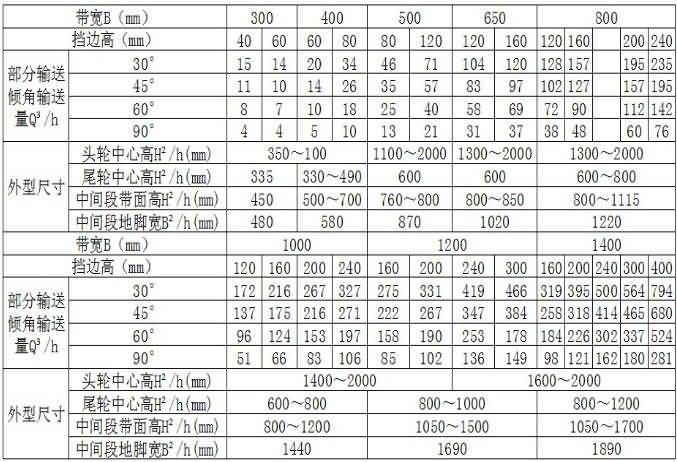

Основные характеристики широкоугольного ленточного конвейера типа DJ:

1. Экономит площадь помещения и инвестиции.

2. Высокая производительность конвейера и его универсальность.

3. Угол наклона конвейера: 0°-90°

4. Простота обслуживания; направляющие и другие компоненты такие же, как у обычных ленточных конвейеров.

5. Широкий спектр применения: металлургия, горнодобывающая промышленность, доки, охрана окружающей среды, производство зерна, химикатов, строительных материалов и т.д. Названия и области применения компонентов широкоугольных ленточных конвейеров типа DJ:

1. Конвейерная лента с гофрированными боковыми стенками:

Она выполняет тяговую и несущую роль в конвейере. Гофрированные боковые стенки, поперечные диафрагмы и основная лента образуют контейнер в форме “ворот” для транспортировки материалов, что позволяет осуществлять транспортировку под большим углом.

2. Приводной блок:

Это силовая часть конвейера. Система состоит из двигателя серии Y, редуктора типа ZJ, установленного на валу, и клинового упора.

3. Приводной ролик:

Это основной компонент для передачи мощности. Конвейерная лента движется за счет трения между собой и приводным роликом. Приводные ролики этой серии доступны в исполнении с обрезиненным и гладким покрытием; исполнение с обрезиненным покрытием предназначено для увеличения сцепления между роликом и конвейерной лентой.

4. Ролик холостого хода:

Используется для изменения направления движения конвейерной ленты. Опускной ролик используется на нижней поверхности (не несущей нагрузку) конвейерной ленты.

5. Прижимной ролик:

Используется для изменения направления движения конвейерной ленты. Прижимной ролик установлен на верхней поверхности (несущей поверхности) конвейерной ленты.

6. Направляющий ролик:

Направляющие ролики используются для поддержки конвейерной ленты и материала на ней, обеспечивая стабильную работу. Эта серия включает в себя два типа направляющих роликов: верхние параллельные направляющие ролики и нижние плоские направляющие ролики.

7. Опорный ролик ремня:

Опорные ролики ленты используются для крепления нижних ветвей конвейерной ленты на выпуклой дугообразной части рамы. Они опираются на пустые края с обеих сторон боковой стенки конвейерной ленты. Несколько комплектов опорных роликов образуют дугообразную часть для перенаправления конвейерной ленты. Ролики, поддерживающие ленту, установлены консольно.

8. Вертикальные ролики:

Вертикальные ролики используются для предотвращения перекоса конвейерной ленты и устанавливаются на верхней и нижней переходных секциях рамы. Каждая рама фильтровальной секции имеет четыре вертикальных ролика, два сверху и два снизу.

9. Устройство для очистки отбивающих роликов:
Используется для отбивания обратной стороны конвейерной ленты, стряхивая прилипший к ней материал.

10. Натяжное устройство:

Его функции заключаются в следующем: 1. Обеспечивает достаточное натяжение конвейерной ленты, предотвращая проскальзывание между лентой и приводным роликом. 2. Для контроля провисания конвейерной ленты между опорами, что обеспечивает нормальную работу конвейера. В этой серии используется спиральное натяжное устройство.

11. Рама, Воронка для головки, крышка головки, Направляющий желоб, Промежуточная рама, ножки промежуточной рамы и т.д.:

Они служат в конвейере в качестве опор, пылезащитных элементов и направляющих для материала. Эта серия опор промежуточной рамы доступна в моделях низкого, среднего и высокого класса. В нижней горизонтальной секции и наклонной секции используются только ножки промежуточной рамы низкого типа, в то время как в верхней и нижней горизонтальных секциях используются разные ножки промежуточной рамы (ножки промежуточной рамы низкого, среднего и высокого типа) в зависимости от типа рамы (низкая, средняя и высокая рама).

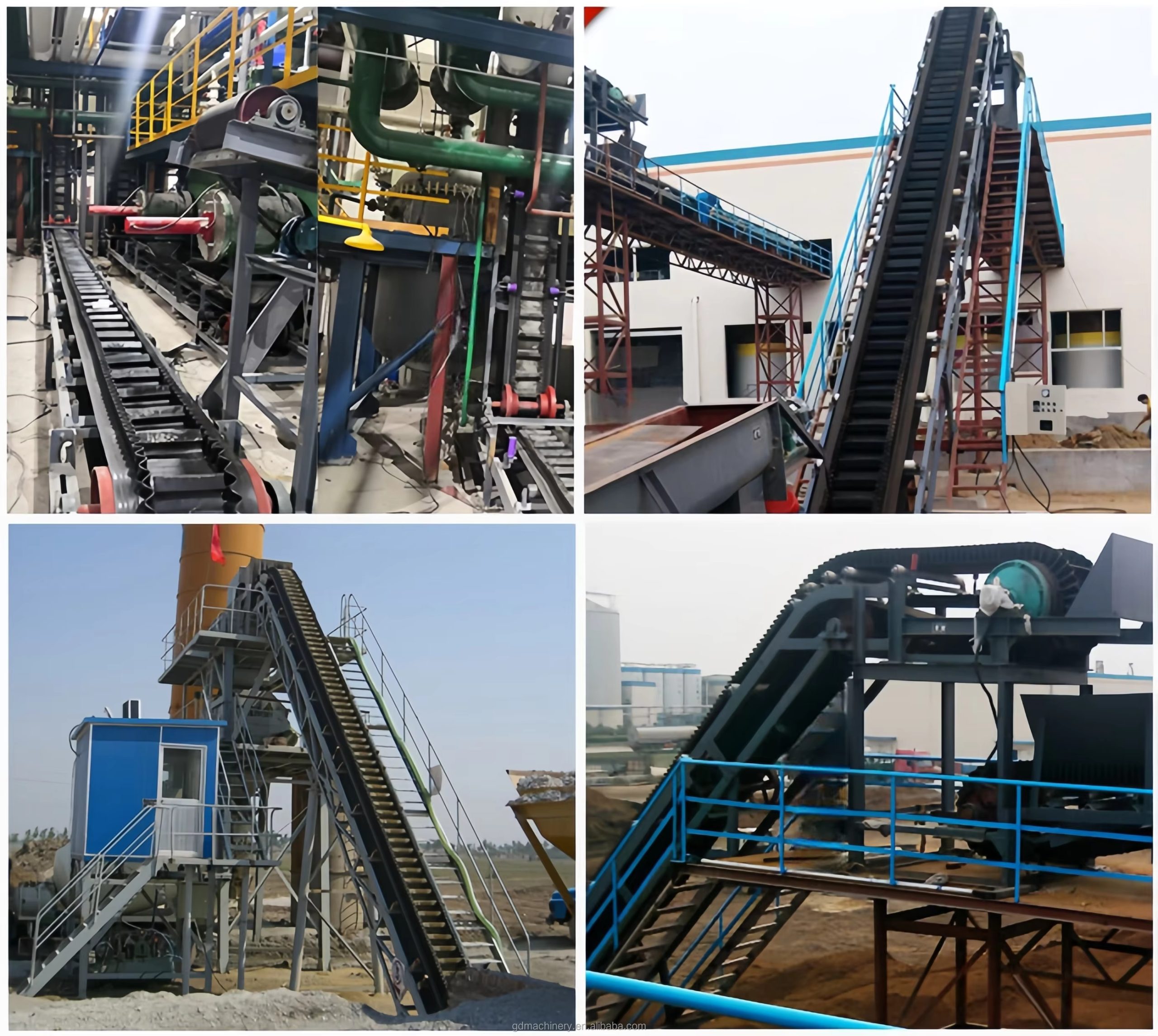

Примечание: Ленты можно разделить на резиновые (обычные, кислото- и щелочестойкие, маслостойкие). Иллюстрация широкоугольного ленточного конвейера типа DJ:
